튜브 굽힘 및 제작

튜브 및 파이프 제조는 톱질, 절단, 굽힘, 끝 성형, 트리밍, 베벨링, 핀링, 그루빙 및 스레딩과 같은 광범위한 생산 활동을 포함하며 굽힘은 가장 일반적인 제조 솔루션 중 하나입니다. 핫 또는 콜드 성형 솔루션을 통해 수동으로 또는 컴퓨터 제어 벤딩 기계에 의해 수행될 수 있습니다.

√ 튜브의 사양과 중심선 반경, 외부 직경 및 벽 두께가 중요한 변수입니다. 다른 굽힘 변수에는 내부 굽힘 반지름, 외부 굽힘 반지름 및 중심선 반경 또는 중립 선이 올바른 굽힘 만들기를 위한 중요한 요소입니다.
√ 스핑백 효과, 튜브는 가장 아마 굽힘 후 스프링백 것입니다, 방사형 성장을 생성. 일반적으로 스테인레스 스틸 튜브는 연한 강철보다 스프링백 효과가 더 강합니다.
√ 용접 튜브의 경우 용접 솔기 또는 용접 비드가 너무 크거나 일치하지 않는 경우 튜브 굽힘 둥글림에 영향을 미칩니다.
√ 신장 효과, 외부 반경이 뻗어 내부 반경이 압축되고 특정 지점에서 주름이 시작됩니다. 굽힘은 일반적으로 원래 원형 셰이프에서 타원 또는 횡단면의 왜곡을 유발합니다.

튜브 굽힘 공정은 튜브를 굽힘 기계에 적재한 다음 두 개의 다이(클램핑 블록 및 성형 다이)로 고정하고 다른 두 다이(압력 다이 및 와이퍼 다이)를 느슨하게 튜브를 고정합니다.
두 번째 단계는 튜브가 다이의 모양에 적응하도록 강요하여 재고 튜브 또는 파이프를 다이에 밀어 붙이는 힘을 적용하는 것입니다. 종종, 스톡 파이프는 벤딩 기계의 다이에 대해 끝이 회전하는 동안 제자리에 개최됩니다.
여러 튜브 굽힘 과정의 경우, 만드렐은 튜브가 붕괴되는 것을 방지하기 위해 튜브 내부에 배치되어야하며, 와이퍼다이에 의해 긴장으로 유지되어 스트레스 중에 손상을 입히게 된다. 튜브를 손상시키는 것을 방지하기 위해 와이퍼 다이는 종종 튜브를 긁지 않도록 알루미늄이나 황동과 같은 부드러운 재료로 만들어집니다.
시장에서 인기있는 벤딩 기계는 거의 없으며, 인간 구동, 유압 지원, 유압 구동 및 공압 구동 장치입니다.

CLR- 중심 선 반경: 일반적인 CLR은 맨드렐이 없는 튜브의 3배이다. 1 또는 2xD 굽힘에 구부릴 수 있지만 더 복잡한 툴링없이는 구부릴 수 없습니다.
플러그 맨드렐과 3볼 맨드렐 및 와이퍼 다이퍼를 비교할 때도 툴링 비용이 증가합니다. 반지름이 단단해지고 도구가 더 많이 필요하고 부품이 더 비쌉습니다.
설계 구속조건이 금지되지 않는 한 모든 굽힘에 동일한 CLR을 사용합니다. 굽힘 사이: 굽힘 사이와 튜브 가장자리에서 클램핑을 위해 직진의 3배 의 OD를 허용합니다.
이렇게 하면 추가 트림 작업을 줄이고 굽힘 속도를 증가시켜 부품의 전체 비용을 절감할 수 있습니다. 3xD보다 가까운 굽힘은 복합 툴링 비용을 증가시키고 굽힘 속도를 줄이야 합니다.

굽힘 솔루션은 응용 프로그램 요구 사항에 의해 결정되며 4개의 굽힘 솔루션, 램 형 굽힘, 롤 굽힘, 압축 굽힘 또는 회전 그리기 굽힘이 있습니다.
가장 간단한 튜브 굽힘 솔루션 중 하나인 램 벤딩은 롤러에 대해 튜브를 강제로 구동하여 일반적으로 튜브 외부 직경(OD)의 3~4배인 중심선 반경을 달성하는 유압 구동 램을 사용합니다.
이 솔루션은 사각형 또는 직사각형 튜브에서 인기가 있으며, 많은 사람들이 램 도구를 설계하여 내부 굽힘 반경을 의도적으로 압축하고 약간 변형시키고 공작실 ID는 mandrel에서 지원하지 않습니다. 간단한 설정으로 인해이 솔루션은 가장 저렴한 제조 방법이며 단단한 굽힘 허용 오차에 적합하지 않습니다. 맨드렐과 내부 지지대가 부족하면 타원형 단면이 생성될 수 있으므로 둥근 단면이 필요하지 않은 응용 프로그램에 적합합니다.

롤 굽힘

이 솔루션은 일반적으로 대형 튜브를 위해 설계되었으며 롤 굽힘은 일반적으로 피라미드에 세 개의 롤을 배치하며이 굽힘 솔루션은 종종 나선형을 생산하는 데 사용됩니다. 롤 굽힘 작은 변형과 상대적으로 균일 한 단면을 생산하고, 드럼 롤, 어플라이언스 프레임, 트러스 파이프 및 기타 둥근, 큰 직경 구성 요소를 제작하는 데 사용됩니다.

만드렐 벤딩

만드렐 굽힘은 압축 다이(롤러)를 사용하여 고정 벤드 다이 주위의 튜브를 구부리고 롤러는 중앙 벤드 다이에 대해 튜브를 효과적으로 압축합니다.
이 방법은 대칭 튜브 굽힘에 가장 적합하며 튜브 OD의 3 배 이상인 중심 선 반경 (CLR)으로 구부러진 튜브에 완벽하게 적합합니다.
만드렐 굽힘은 튜브 나 파이프에서 거의 변형을 생성하는 비교적 정확한 공정이며 내부 보강재의 사용으로 인해 얇은 튜브를 더 가까운 반경으로 구부릴 수 있습니다.

로타리 그리기 굽힘

정밀 굽힘의 경우, 회전 구부러지는 단단한 반을 달성할 수 있으므로 CLR이 외부 튜브의 1시간 미만을 만드는 최선의 선택입니다. 가장 큰 장점은 이 솔루션이 작업자에게 벽 숱이 과 타원형을 최대한 제어할 수 있다는 것입니다. 굽힘 메커니즘은 압력 다이가 튜브의 직선 부분을 보유하는 반면 클램프 다이는 굴곡 주위의 공작점을 구부리기 주위의 공작체를 구부리고 굴곡 주위의 튜브 내부를 지원하는 관절 공으로 구성된 다이를 회전시키는 것입니다. 또한 일부 드로 굽힘 기계는 여러 작업대에서 복잡한 굽힘 작업을 반복하도록 프로그래밍하여 생산 실행의 정밀도와 균일성을 향상시킬 수 있습니다.

직사각형 튜브 로타리 벤딩

로터리 벤딩 라운드 파이프

√ 엄지 손가락의 규칙으로, 당신은 하드와 부드러운 재료의 조합이 있는지 확인하십시오. 당신은 하드 작업대가있는 경우, 당신은 부드러운 맨드렐이 필요합니다; 부드러운 공작이 있는 경우 하드 맨드렐을 사용해야 합니다.
√ 방사형 성장 또는 스프링백 효과를 고려한다.
√ 용접 튜브는 일관된 용접 비드를 가져야한다
√ 와이퍼 다이 위치는 내부 반경 접선 점 바로 앞에 튜브를 접촉할 수 있도록 약간 기울어져야 한다.
√ 클램핑 다이의 길이는 튜브 직경의 3배 이상이어야 하며 클램프가 짧을수록 공작물의 짧은 부분에 더 많은 압력을 가하여 튜브를 변형할 위험이 증가시킨다.
√ 얇은 벽튜브의 경우 튜브 ID를 지지하는 공을 가진 만드렐이 중요하며, 일련의 공은 벤드의 시작 접선 지점에서 시작됩니다.
√ 구부리는 힘은 얇은 튜브를 구부릴 때 엄격하게 제어되어야하며, 내부 와 외부 튜브 모두에서 물리적 변형의 정도를 제어하는 것은 부드러운 둥근 굴곡을 만드는 데 중요하다.
√ 튜브 벽 두께 계수, 튜브의 벽 두께가 외부 직경에 대한 비율은 튜브를 얇거나 두꺼운 튜브로 처리해야하는지 여부를 결정하는 데 중요합니다.
√ 윤활유는 두꺼운 벽과 단단한 반으로 무거운 구부러짐에 중요하며 농축 윤활이 자주 사용됩니다.
한편 와이퍼 다이스는 또한 조기 마모를 방지하기 위해 접점에서 제대로 윤활될 필요가 있습니다.

√ 균열
주름√
√ 킨킹
√ 평탄화
√ 왜곡

주요 원인은 다음과 같습니다.
만드렐이 튜브에 제대로 배치되지 않은 √
√ 맨드렐없이 얇은 벽 튜브 또는 파이프를 구부리다
√ 클램핑 포인트가 반지름에 너무 가깝습니다.
√ 굽힘 다이, 압력 다이, 와이퍼 다이, 클램프 다이 및 만드렐은 튜브에 잘 대응하지 않습니다.
√ 튜브는 굽힘 과정에서 제대로 고정되지 않습니다.
√ 굽힘 반지름이 올바르게 계산되지 않음

Fabmann은 튜브 굽힘 및 제조에 대한 광범위한 지식을 가진 전문 생산 엔지니어링 팀을 보유하고 있으며, 알루미늄 튜브, 연한 강철 튜브 및 스테인레스 스틸 튜브를 사용하여 수처리, 랙링 시스템 및 도크 건설 부문을 위한 다양한 맞춤형 부품을 제작합니다. 우리는 항상 프로세스를 간소화하고 고객에게 비용 효율적인 결과를 제공하는 방법을 찾기 위해 노력하고 있으며, 부적합을 낮출 수있는 방법을 찾는 동시에 양질의 제품을 지속적으로 제공합니다. 우리는 숙련된 직원을 유지하여 매출을 줄이고, 공급업체와 강력한 관계를 유지하며, 더 빠른 개발 결과를 위해 사내 툴링 설계 프로세스에 기대어 이러한 결과를 달성합니다. 당사는 광범위한 지식 기반을 사용하여 고객이 프로토타입을 만들고 기존 설계를 개선하는 데 안내합니다. Fabmann은 또한 우수한 부식 방지 성능을 위해 강철 튜브에 핫 딥 아연 도금, 분말 코팅 및 페인팅과 같은 다양한 금속 표면 처리를 적용합니다. 우리의 튜브 굽힘 및 제조는 다음과 같은 분야를 제공하고 있습니다 :
√ 난간
√ 자전거 랙
√ 산업용 랙
√ 팔레트 지게차
√ 기계
√ 태양 에너지

벤딩에 의해 금이 튜브

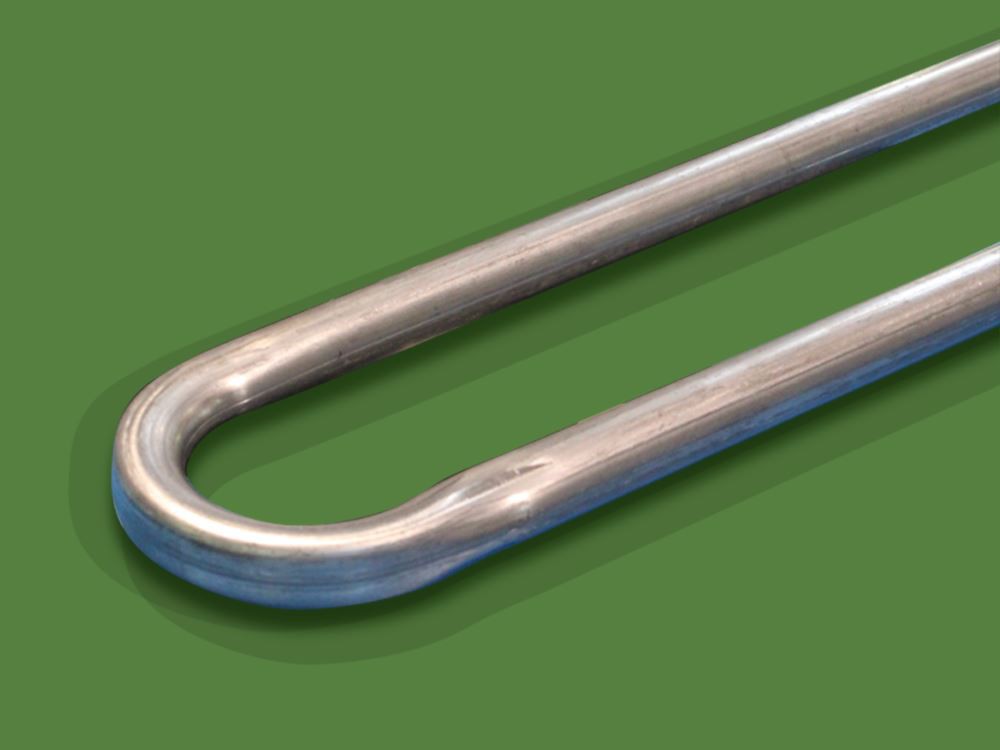

U 벤드의 왜곡

꼬인 튜브

큰 라시우스 벤드의 링글

반경이 다른 구겨진 굽힘

주름이 있는 굽힘

√ 스퀘어 스틸 튜브, 블랙 또는 아연 도금, 원활하거나 용접.
√ 직사각형 강철 튜브, 검은 색 또는 아연 도금, 원활하거나 용접.
√ 120mm (OD) 라운드 강철 튜브, 원활하거나 용접.

Fabmann은 다양한 튜브 제작 서비스를 제공합니다.금속 표면 처리때문에엘리베이터 및 기계류그리고 양식, 그리고 우리 팀은 매일 작동 하는 동안 엄격한 생산 공정 제어 를 방해. FAI(첫 번째 기사 검사)는 각 주문에 대해 완전히 소멸되며, 생산의 전체 추적은 일상 업무에 깊이 뿌리를 두고 있습니다.
